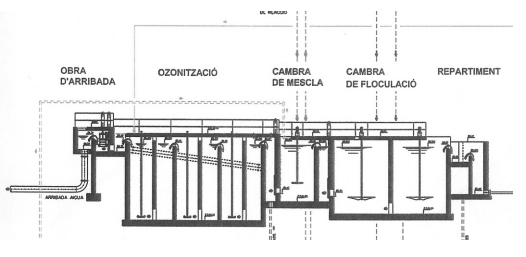

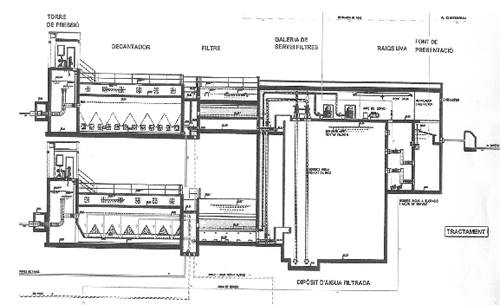

ESQUEMA DE L'ETAP- OBRA D’ARRIBADA -OZONITZACIÓ-FLOCULACIÓ ESQUEMA DE L'ETAP- DECANTACIÓ-FILTRACIÓ-DESINFECCIÓ


1. Captació d'aigua:
l'aigua s’agafa per mitjà de dues canonades des de l’embassament de Boadella, des d’on arriba l'aigua fins a les cambres de barreja i repartiment.

EMBASSAMENT BOADELLA 1

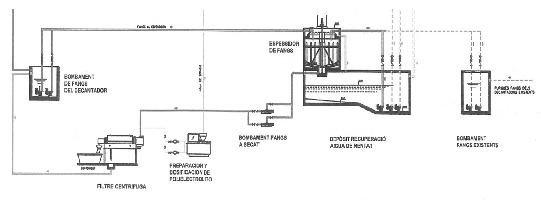

ESQUEMA DE L'ETAP- TRACTAMENT DE FANGS
Embassament de Boadella

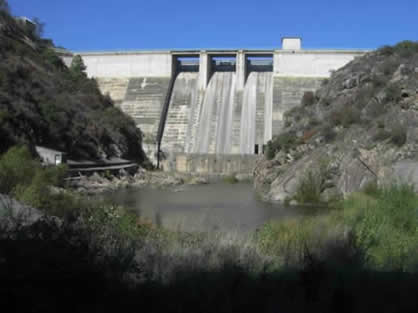

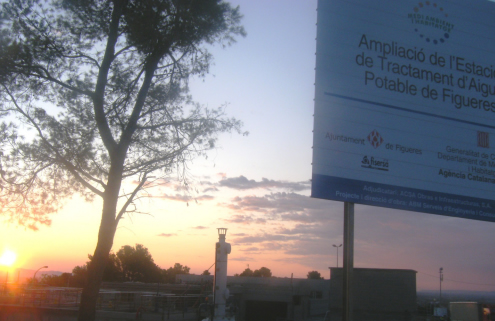

Presa de l'embassament de Boadella

2. Cambres de barreja:
L'aigua passa a la cambra de barreja on s'hi afegeixen substàncies coagulants i reactives i es barregen.

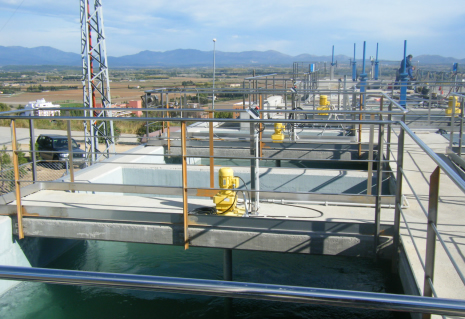

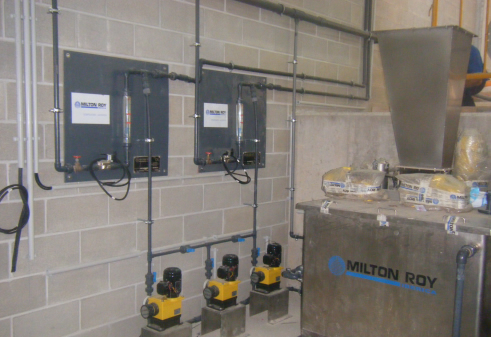

BARREJA I ADDICIÖ DE REACTIUS 1

3. Decantadors:
l'aigua entra als decantadors per la part inferior i el flocs cauen i es dipositen al terra del decantador. L'aigua neta queda a la part superior i des d'allà surt per un canal cap als filtres de carbó.

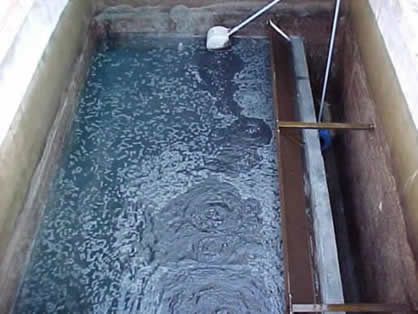

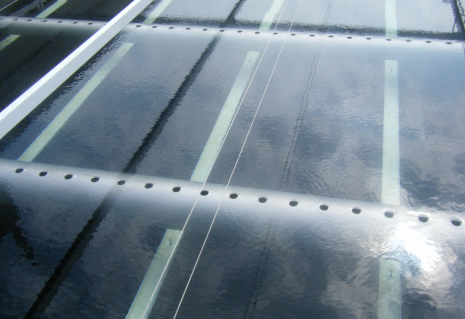

SORTIDA DECANTADORS 1

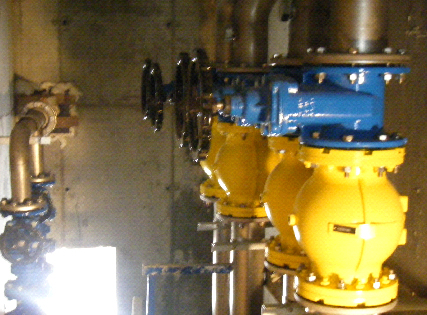

TRACTAMENT DE FANGS

Purgues dels decantadors

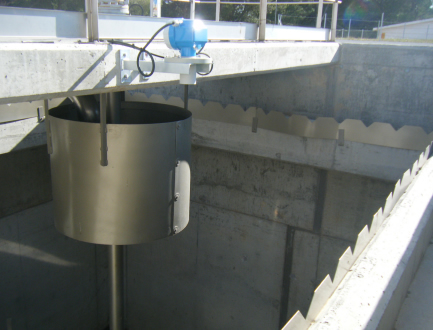

Espessidor

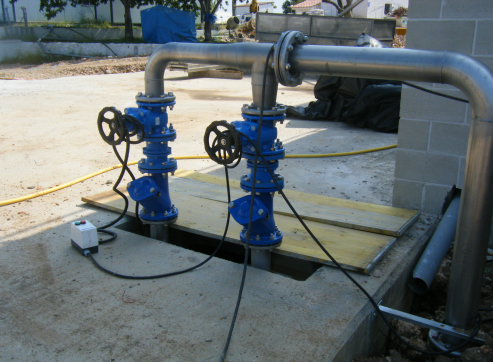

Dipòsit de recuperació

4. Filtres de carbó:
Els filtres retenen les partícules quan passa l'aigua, també retenen les substàncies que podrien donar mal gust i olor. Quan els filtres s’embruten, es renten. Després de la filtració es fa la desinfecció amb clor.

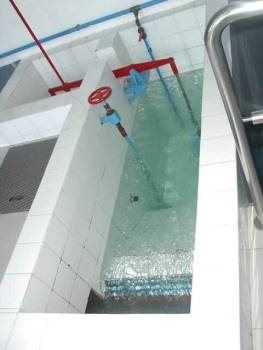

FILTRE CARBÓ RENTANT-SE 1

SORTIDA FILTRE CARBÓ 1

5. Desinfecció per ultraviolats:
Per a desinfectar l’aigua, a més del clor, es passa per unes cambres que contenen làmpades que emeten llum ultraviolada.

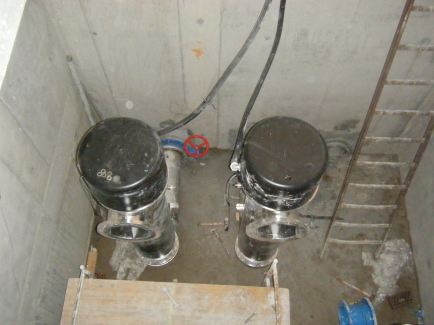

6. Dipòsit de sortida:
L'aigua s'emmagatzema en dipòsits ,. Des d'aquí l'aigua passa a la xarxa de distribució.

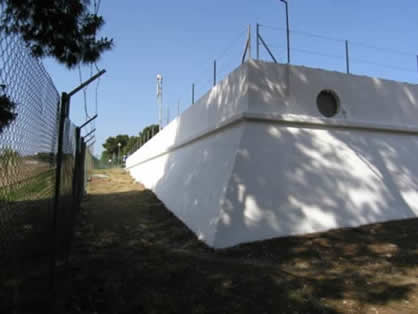

DIPÒSIT VELL PART EXTERIOR 1

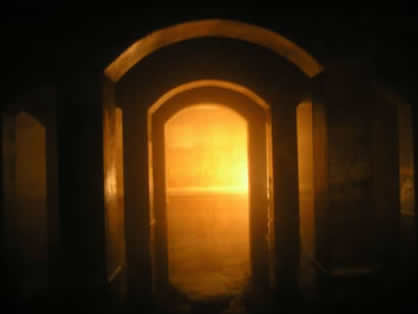

  DIPÒSIT VELL BUIT INTERIOR 1

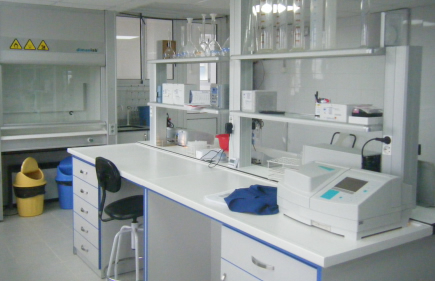

Sala de control i laboratori:
Durant tot el procés es realitzen anàlisis de l'aigua i es controlen els reactius que s'hi han afegit. Diàriament es mesuren: temperatura, clor, pH, conductivitat, terbolesa, color. Semanalment es mesuren: amoniac, alumini, gust i olor i altres paràmetres. També es realitzen anàlisis microbiològiques i proves de floculació per saber la quantitat necessària de reactius. En el cas del clor, hi ha instal·lats 8 mesuradors de clor en continu; en el cas de terbolesa, hi ha instal·lat un mesurador en continu de terbolesa per l’entrada i un altre per la sortida de l’ETAP.

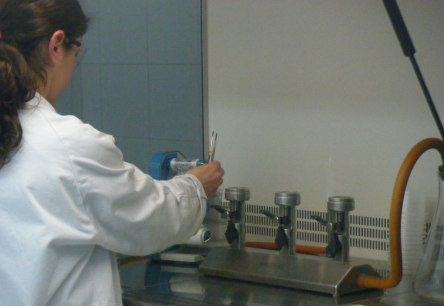

Analista treballant 1
